特性

• 18 米 x 25 米（60 英尺 x 80 英尺）探测范围，现场可选 8 米 x 10 米（25 英尺 x 33 英尺）探测范围
• 符合 EN50131-2-4 Grade 2 要求
• 传感器数据融合技术
• 三焦距光学技术
• 自适应防区的探测器

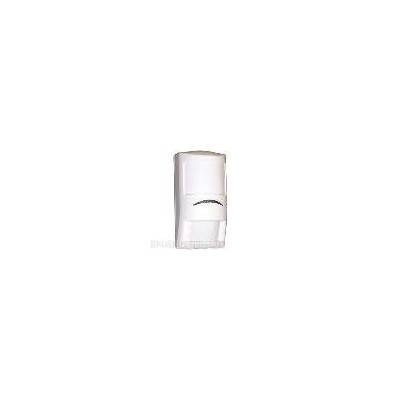

ISC-PDL1-W18x Professional 系列三技术探测器非常适合室内商业环境。 传感器数据融合技术可以确保探测器能够依据准确的信息发送报警状态。 三焦距光学技术消除了探测盲区，并能高效地对入侵者做出响应。 Professional 系列集各种***、强大的功能于一身，提供***的捕获性能，并从根本上消除了误报。

自锁双体式外壳、内置水平仪、灵活调整的安装高度以及三种可选的安装支架，帮助简化安装和缩短维护时间。

防盗报警系统 | ISC?PDL1?W18x Professional 系列三技术探测器
ISC?PDL1?W18x Professional 系列三技术探
测器
u 18 米 x 25 米（60 英尺 x 80 英尺）探测范围，现场可选
8 米 x 10 米（25 英尺 x 33 英尺）探测范围
u 符合 EN50131-2-4 Grade 2 要求
u 传感器数据融合技术
u 三焦距光学技术
u 自适应防区的探测器
ISC-PDL1-W18x Professional 系列三技术探测器非常适合
室内商业环境。 传感器数据融合技术可以确保探测器能够依
据准确的信息发送报警状态。 三焦距光学技术消除了探测盲
区，并能高效地对入侵者做出响应。 Professional 系列集
各种***、强大的功能于一身，提供***的捕获性能，并从
根本上消除了误报。
自锁双体式外壳、内置水平仪、灵活调整的安装高度以及三
种可选的安装支架，帮助简化安装和缩短维护时间。
基本功能
传感器数据融合技术
传感器数据融合技术是一项非常***的功能，它使用强大的
软件算法收集来自五个传感器的信号：两个热释电传感器、
一个自适应防区的探测器、一个室温传感器和一个光照强度
传感器。 微控制器能够分析和比较传感器数据，从而为保安
领域提供******的报警决策。
三焦距光学技术
三焦距光学技术采用具有三种特定焦距的光学元件：长焦范
围、中焦范围和短焦范围。 探测器可将这三种焦距应用于
86 个探测防区，从而组合成 11 个严密的探测网。 此外，
三焦距光学技术还包括两个热释电传感器，拥有双倍的标准
光学增益。 传感器可以处理多个数据信号，性能***，真正
消除了误报。
自适应防区的探测器
微波收发器可根据被动红外传感器的输入信号自动调节其探
测阈值。 通过与红外传感器产生的目标物体距离信息相结
合，能够***减少微波多普勒探测器产生的误报。
微波反屏蔽功能
如果在距离探测器的 30.5 厘米（1 英尺）以内放置微波反
射材料，探测器会发送监测故障信号。
监测微波和被动红外线
如果微波子系统发生故障，探测器会提供单一技术覆盖。
主动白光抑制
内部光传感器可以测量照射在探测器表面的光照强度。 传感
器数据融合技术利用此信息来消除强光源导致的误报。
现场可选探测范围（18 米 x 25 米或 8 米 x 10 米）
安装人员可以使用拨码开关选择 18 米 x 25 米或 8 米 x 10
米（60 英尺 x 80 英尺或 25 英尺 x 33 英尺）探测范围。
动态温度补偿
探测器能够自动调整被动红外线的灵敏度，即使在临界温度
下也可以探测入侵者。 动态温度补偿技术准确探测人体热
量，避免误报，并能在各种操作温度下提供一致的捕捉性
能。
外壳/墙壁防拆开关
当入侵者卸下外壳或尝试从墙壁卸下探测器时，常闭触点将
会打开，向控制主机发出报警。
自调 LED 指示灯
LED 指示灯能够自动调整亮度，从而与周围的光照强度和谐
一致。 在步测期间，蓝色发光二极管 (LED) 将会指示双重
报警并进入活动状态。 黄色 LED 指示灯指示微波报警，而
红色 LED 指示灯则指示被动红外报警。
远程步测 LED 指示灯
用户可以通过键盘、控制中心或编程软件输入命令，从而远
程启用或禁用步测 LED 指示灯。 此外，用户也可通过拨码
开关，本地启用或禁用步测 LED 指示灯。
报警记忆
报警记忆功能可使报警 LED 指示灯闪烁来指示存储的报
警，非常适合多单元共区应用场所。 控制主机发出的切换电
压用于控制报警记忆功能。
固态继电器
固态继电器能够发送静音报警输出信号，从而提供更高层次
的安全性和可靠性。 外部磁铁不会***继电器。 与机械继
电器相比，固态继电器要求的电流更小，可在断电期间提供
更长的待机能力。
防气流、昆虫和小动物干扰
密封的光学器件腔体不会受到气流和昆虫的干扰，减少误
报。 防小动物功能可以减少体重小于 4.5 公斤（10 磅）的
动物（如啮齿动物）引起的误报。
远程自测
远程自测功能将在步测输入线路切换为启用状态时启动。 如
果测试成功，报警继电器和报警 LED 指示灯会亮起四秒
钟。 如果测试失败，则会***故障继电器，且报警 LED 指
示灯会闪烁。
输入电源监测
当电源电压低于 8 V 时，这种输入电压过低故障情况将会激
活故障继电器并导致 LED 指示灯闪烁。 当电源电压达到或
超过 8 V 时，故障情况将会自行消除。
故障记忆
如果步测输入线路切换至启用状态的时间不超过两秒，LED
指示灯将会闪烁，指示的故障情况。 如果存储器中没有
故障，LED 指示灯则不会闪烁。 十二小时后，或者在探测
器收到另一个时间小于两秒的步测脉冲后，LED 指示灯将停
止闪烁，且故障记忆将会清除。
安装/配置
0ft
0ft
0ft
0ft
0ft
0 ft
7ft
7ft
7ft
7ft
7ft
7ft
13ft
13ft
13ft
13ft
13ft
10ft
20ft
20ft
20ft
20ft
20ft
26ft
26ft
26ft
26ft
26ft 33ft
33ft
33ft
33ft
33ft 39ft
39ft
39ft
39ft
39ft
46ft
46ft
46ft
46ft
46ft 52ft
52ft
52ft 59ft
59ft
59ft
0m
0m
0m
0m
0m
0m 2m
2m
2m
2m
2m
4m
4m
4m
4m
4m
3m
2m
6m
6m
6m
6m
6m
8m
8m
8m
8m
8m
10m
10m
10m
10m
10m
12m
12m
12m
12m
12m
14m
14m
14m
14m
14m
16m
16m
16m
18m
18m
18m
2
3
1
1 87°
3 2 1
2 1 3
长距探测范围 18 米 x 25 米（60 英尺 x 80 英尺）
2
3
2 87°
2
2
3
3
0ft
0ft
0ft
0ft
0ft
0ft
0m
0m
0m
0m
0m
0m
2m
2m
2m
2m
2m
2m 7ft
7ft
7ft
7ft
7ft
7ft
3m 10ft
4m
4m
4m
4m 6m
6m
6m
6m
6m
8m
8m
8m
20ft
13ft
13ft
13ft
13ft
13ft
20ft
20ft
20ft
20ft
26ft
26ft
26ft
4m
可选短距探测范围 8 米 x 10 米（25 英尺 x 33 英尺）
2 | ISC?PDL1?W18x Professional 系列三技术探测器
安装注意事项
建议安装高度为 2 米至 3 米（7 英尺至 10 英尺）。
使用可选的 B328 万向安装支架或 B335-3 小型旋转安装支
架将探测器安装在平坦的墙体表面上或角落处。
使用可选的 B338 通用天花板支架将探测器安装在天花板
上。
布线要求
推荐导线尺寸为 0.2 mm2 至 1 mm2（26 AWG 至
16 AWG）。
附件
数量组件
1 探测器
2 平头螺丝
2 螺丝固定件
1 尼龙扎线带
1 遮罩
1 安装指南
定购信息
B335-3 小型旋转式安装支架
小型旋转式塑料壁装支架。 垂直旋转范围为 +10° 至 -20°，
水平旋转范围为 ±25°。 每包三件。
定购号 B335-3
B338 通用天花板安装支架
用于吸顶式安装的塑料旋转支架。 垂直旋转范围为 +7° 至
-16°，水平旋转范围为 ±45°。
定购号 B338
